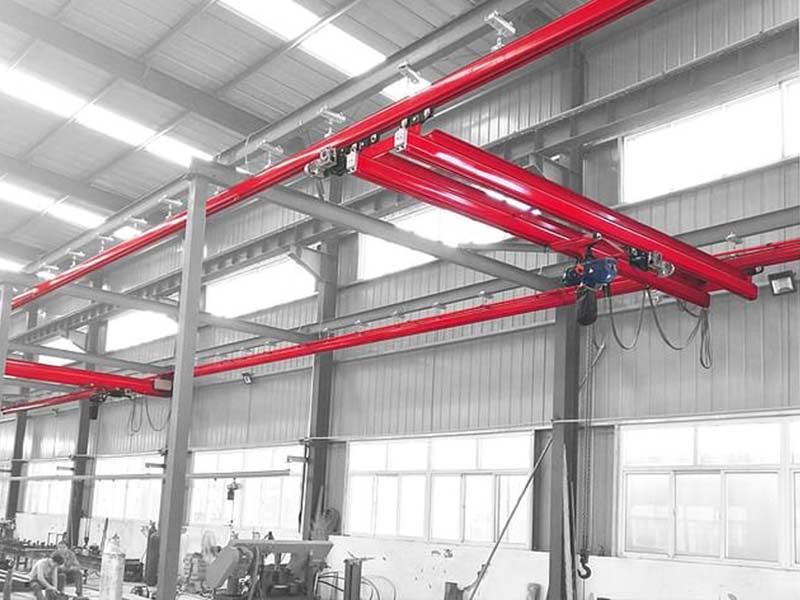

在現代工業廠房、生產線和裝配車間中，我們常常能看到一種輕巧、靈活的起重設備在空中平穩地運送工件和物料，這就是KBK起重機。KBK是德語“KombiniertKran”的縮寫，意為“組合式起重機”。它并非一個單一的整體設備，而是一套高度標準化的模塊化組合系統。要理解其精妙之處，我們必須深入剖析其具體結構。

KBK起重機的核心設計理念是“積木式”搭建，它通過將一系列標準化的部件進行組合，能夠構建出從簡單的直線軌道到復雜的平面網狀輸送系統。其具體結構主要由以下幾個核心部分組成：

一、承載結構與軌道系統

這是KBK系統的“骨架”，決定了起重機的工作覆蓋范圍。

1.軌道主體：KBK軌道通常采用特殊的C型或Ω型截面冷軋型材，由高強度低碳鋼制成。這種設計不僅保證了軌道的強度和剛度，其下部的平滑開口更是為小車的運行提供了精確的導向。軌道可以根據需要切割成不同長度，并通過專門的軌道連接件實現無縫、高強度對接，確保小車運行平穩，無頓挫感。

2.懸掛裝置：軌道系統需要通過懸掛裝置固定在廠房的建筑結構上。常見的懸掛方式包括：

剛性懸掛：使用“I”型鋼或?qū)Ｓ弥Ъ軐④壍乐苯庸潭ㄔ谖蓓敾虺兄亓荷?，結構穩定，適用于大多數情況。

柔性懸掛：當廠房頂棚無法直接承重或需要調整軌道高度時，會采用鋼絲繩、拉桿等吊掛件將軌道系統懸吊起來，提供了更大的安裝靈活性。

二、行走與起升機構

這是KBK系統的“手足”，負責執行具體的搬運和提升任務。

1.運行小車：這是KBK系統中技術含量較高的部件。小車通過內部的滾輪“騎”在D型軌道的下緣，實現沿軌道的直線運動。根據功能不同，小車分為：

直線段小車：用于在直線軌道上運行。

彎道小車：專門設計用于通過軌道彎道，確保轉彎平滑。

岔道小車：在復雜的網絡化系統中，用于實現從一條軌道切換到另一條軌道。

雙梁小車：當使用兩根平行軌道（即KBK雙梁起重機）時，用于連接兩根軌道上的主梁，確保同步運行。

2.起升機構：這是直接吊運重物的部分，通常懸掛在運行小車之下。最常用的是環鏈電動葫蘆，它集成了電機、減速器、制動器和承載鏈輪，通過電動控制實現重物的精準升降。對于更輕的負載，也可以使用氣動葫蘆或甚至手動鏈葫蘆。

三、連接與支撐構件

這些是系統的“關節”，將各個模塊牢固地連接在一起。

1.軌道連接件：用于連接兩根軌道，內部有精密的定位銷和高強度螺栓，確保連接后軌道的直線度和強度，避免出現臺階。

2.道岔：類似于鐵路道岔，它允許運行小車從一條軌道轉入另一條相交的軌道，是實現復雜平面輸送網絡的關鍵部件。

3.端蓋/緩沖器：安裝在軌道的兩端，作為機械限位，防止小車滑出軌道，同時起到緩沖吸能的作用，保障安全。

四、供電與控制系統

這是KBK系統的“神經”，為設備提供動力并指揮其行動。

1.滑觸線供電系統：在軌道一側通常會布置一條安全滑觸線。安裝在運行小車上的集電器（碳刷）與滑觸線接觸，將電力持續、安全地傳遞給電動葫蘆，避免了使用拖鏈電纜可能產生的纏繞和磨損問題。

2.控制方式：操作者通過一個懸掛式按鈕盒或遙控器來控制起重機。按鈕盒上通常有“上”、“下”、“前”、“后”、“左”、“右”等按鈕，實現對起重機全方位移動的精確控制。

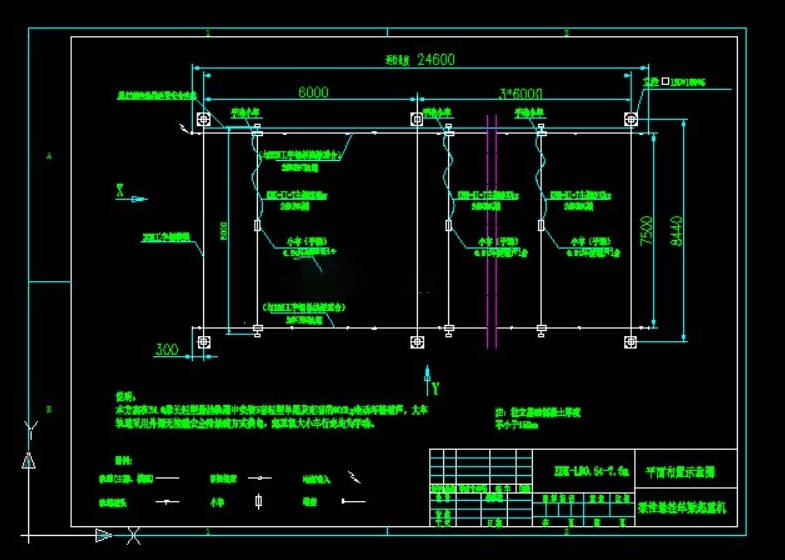

將以上所有部件組合起來，就構成了一個完整的KBK起重機系統。無論是簡單的單梁懸掛起重機，還是覆蓋整個車間的復雜網格狀起重機，其本質都是這些標準化模塊的不同排列組合。

這種模塊化結構賦予了KBK起重機無與倫比的優勢：極高的靈活性，可根據生產需求隨時擴展、重組或搬遷；安裝便捷，大部分部件為螺栓連接，無需大型焊接；空間利用率高，能充分利用廠房上部空間，不占用地面面積；運行輕便，摩擦阻力小，人力即可推動，大大提升了物料搬運的效率。

總而言之，KBK起重機的結構是一個完美體現工業設計智慧的范例。它通過標準化、模塊化的組件，構建出了一個既堅固可靠又極其靈活多變的物料搬運解決方案，成為了現代智能化生產中不可或缺的關鍵設備。
